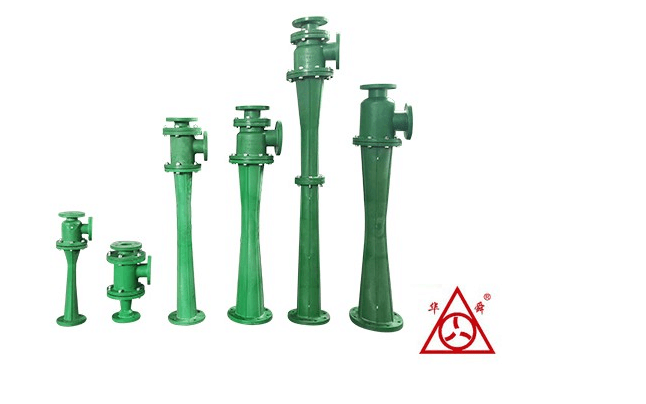

水噴射泵由器體、器蓋、噴咀、噴咀座板、導向盤、擴壓管及單向閥等部件組成，其中，噴咀用不銹鋼制造，噴咀座板由優良鋼加工，其余零件則系鑄鐵鑄造，噴咀采用多噴咀的結構形式，以便得到較大的水-汽接觸面積，有利于熱交換的進行，獲得較好的真空效果。
　　?1.工作介質?：水、空氣、水蒸氣、油等。
　　?2.應用范圍?：化工生產中常用于產生真空，水噴射泵抽吸易燃易爆物料時具有良好的安全性。
　　?3.類型?：分為?氣體輸送泵和氣體捕集泵兩種類型。
　　?4.具體型號?：包括?水噴射泵、?往復式真空泵、?旋片式真空泵、定片式真空泵、?滑閥式真空泵、?余擺線真空泵、干式真空泵、?羅茨真空泵、?分子真空泵、?牽引分子泵、復合式真空泵等。
　　水噴射真空泵利用通過噴嘴的高速射流來抽除容器中的氣體以獲得真空，具體工作過程包括以下幾個步驟：
　　?1.液體填充?：在開水噴射泵前，吸入管和泵內須充滿液體。
　　?2.葉輪旋轉?：葉輪高速旋轉，液體隨著葉片一起旋轉，水噴射泵在離心力的作用下，飛離葉輪向外射出。
　　?3.壓力增加?：射出的液體在泵殼擴散室內速度逐漸變慢，壓力逐漸增加，然后從水噴射泵出口排出。
　　?4.真空形成?：在葉片中間處由于液體被甩向周圍而形成既沒有空氣又沒有液體的真空低壓區。水噴射泵液池中的液體在池面大氣壓的作用下，經吸入管流入泵內，液體就是這樣連續不斷地從液池中被抽吸上來又連續不斷地從排出管流出。

　　水噴射泵雖屬于粗真空裝置，但具有產生真空和冷凝蒸汽的雙重作用，效率通常在百分之30以下，當真空度要求不太高時適用，水噴射泵的速度，通常為15-30m/s左右，能輸送高溫的、腐蝕性的以及含有固體顆粒的流體。
